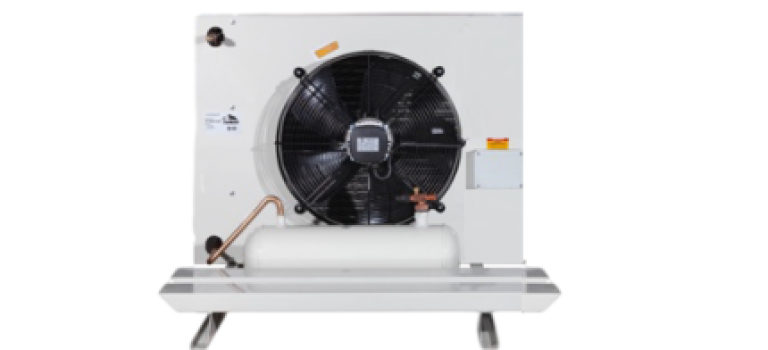

اواپراتور آیس بییر | سرمایش هادی

اواپراتور اصلی ترین بخشی است که در یک سیکل تبریدی به کار می‌رود و وظیفه اصلی آن کنترل دمای خارج شده از سیستم تبریدی می‌باشد که باتوجه ‌به دمای مورد نظر مصرف کننده کنترل می‌شود.

کویل اواپراتور آیس بییر

کویل های اواپراتور با بهره مندی ازفین های مناسب نظیر آلومینیومی،لبه دار،چین قدرت و عمرمناسبی را دارا هستند که با داشتن ارایش مثلثی و خطی این راندمان را افزایش میدهند.

کویل‌های اواپراتور آیس بییر سازگار و با محیط زیست بوده و از بروز ترین نرم‌افزارها نظیر unilab coil 8.0  استفاده می نماید.

لوله‌های مسی که در کالک تورهای اواپراتور استفاده می‌شود دارای ضخامت بالا و متناسب استاندارد ASTM 280 تولید می‌شوند. تمامی کویل‌های بکار رفته در اواپراتور آیس بییر روغن زدایی می‌شوند تا بدون هیچ‌گونه مشکلی به کار خود ادامه دهد.

فین اواپراتور آیس بییر

فین‌ استفاده شده در اواپراتورهای آیس بییر در سه نوع تراکم H،L وD تولید می‌شود که با استفاده از ورقه‌های آلومینیوم و ضخامت بالا تولید می‌گردد.

فین‌های مدل H  برای سردخانه‌هایی با دمای منفی پنج تا مثبت ده بکار می‌رود و مدل‌های L وD به ترتیب برای سردخانه‌های منفی بیست و پنج تا منفی پنج و منفی بیست و پنج تا منفی چهل قابل استفاده می باشند.

پخش‌کن اواپراتور آیس بیر

پخش‌کن مبرد وسیله ایست که در قسمت خروجی شیر انبساط قرار می‌گیرد و مبرد را در کویل‌ها پخش می‌کند.

پخش کن های واپراتور ارز موتوهرهای معمولی بهینه تر هستند و از موتورهای EC استفاده میکنند.همچنین هوادهی آنها تا ۴۰ درصد نسبت به دیگر مدل ها بیشتر است و در واقع استفاده از فن های ziehlabeg این بازدهی را برای فن ها ایجاد میکند.

این موتورها در اواپراتورهای آیس بییر توان ورودی را ۶۵ درصد کاهش داده و دارای عمر بالایی هستند. در پخش‌کننده‌های اواپراتورهای آیس بییر از فین‌های مسی و بدنه استیل استفاده شده است. همچنین این پخش‌کننده‌ها دارای صدا و دمای کارکرد پایین‌تری هستند.

بر روی فن‌های این اواپراتور air streamer  نصب می‌شود که باعث می شود عملکرد آن را آرام شده و پرتاب باد از فن‌ها تا ۴۴ درصد افزایش یابد.

المنت‌های الکتریکی اواپراتور آیس بییر

المنت‌های الکتریکی اواپراتور بر اساس استانداردهای خاص تولید شده و بسیار باکیفیت هستند. این المنت‌ها در داخل کویل‌ها قرار می‌گیرند و برفک و یخ کویل هارا آب می نمایند.

ابتدا و انتهای المنت‌ها به‌خوبی آب‌بندی‌شده و ضد آب هستند و باعث می‌شود که در شرایطی خاص مانند بخار، یخ و آب مقاومت مناسبی داشته باشند و بتوانند تا دمای منفی چهل و چهار درجه مقاومت کافی داشته باشند. المنت‌های اواپراتور آیس بییر در داخل کویل‌ها و سینی اواپراتور نصب می‌شوند و باتوجه‌به کویل‌ها بین دو تا هشت بار برفک‌زدایی می‌کنند.

عملیات برفک‌زدایی با استفاده از پمپ داون انجام می‌شود که با استفاده از آن  شیر برق در خط مایع بسته شده و کمپرسور و فن اواپراتور آن‌قدر به کار خود ادامه می‌دهند تا افت فشار صورت گیرد. سپس زمانی که فن اواپراتور و کندانسور خاموش می‌شوند المنت‌ها روشن و شروع به گرم‌شدن می کنند و تا زمانی که برای آنها تعریف شده است به کار خود ادامه می‌دهند تا برفک‌زدایی انجام شود.

اگر به هر دلیلی تایمر به مشکل برخورد کند ترموستات پس از مدت زمانی به طور خودکار جریان برق را از المنت الکتریکی اواپراتور آیس بییر قطع می‌کند تا مشکلی برای اواپراتور ایجاد نشود.

فن اواپراتورice bear

آرامش مصرف کنندگان از مهم ترین اهداف سرماش هادی است و به همین دلیل فن های اواپراتورهای آیس بییر کمترین میزان صدا را تولید میکنند و این فن‌ها دارای کلاس حفاظتی IP54  به‌صورت دودسته ۲۰۰ ولت و ۴۰۰ ولت تولید می گردند.

نصب اواپراتور آیس بییر

اواپراتور آیس بییر باید در ارتفاع مناسبی قرار گیرد تا بتواند به‌راحتی آبی را که حاصل از کندانسور و برفک‌زدایی می‌باشد را تخلیه کند و با مشکل روبه‌رو نشود. همچنین سازه‌ای که روی آن اواپراتور را قرار می‌دهیم باید مقاومت کافی داشته باشد تا از طریق لرزش با مشکل مواجه نشود.

لوله‌کشی اواپراتور آیس بییر

لوله‌های اواپراتور آیس بییر باید از جنس مس باشند و پس از اتصالات لازم باید با استفاده از نیتروژن، داخل لوله‌ها بافاصله چهار متر تمیز گردد. همچنین لوله‌ها باید به‌گونه‌ای عایق‌کاری شوند که از هر گونه تعرق و افت راندمان جلوگیری شود.

سیم‌کشی برقی اواپراتور آیس بییر

سیم‌کشی‌های اواپراتور آیس بییر باید بر طبق نقشه‌ها و اطلاعات موجود روی دستگاه‌ها باشد و تمام کلیدهای قطع و وصل، رله‌ها. سایزبندی‌های کابل‌ها بر اساس استانداردهای بین‌المللی و توسط افراد متخصص انجام شود.

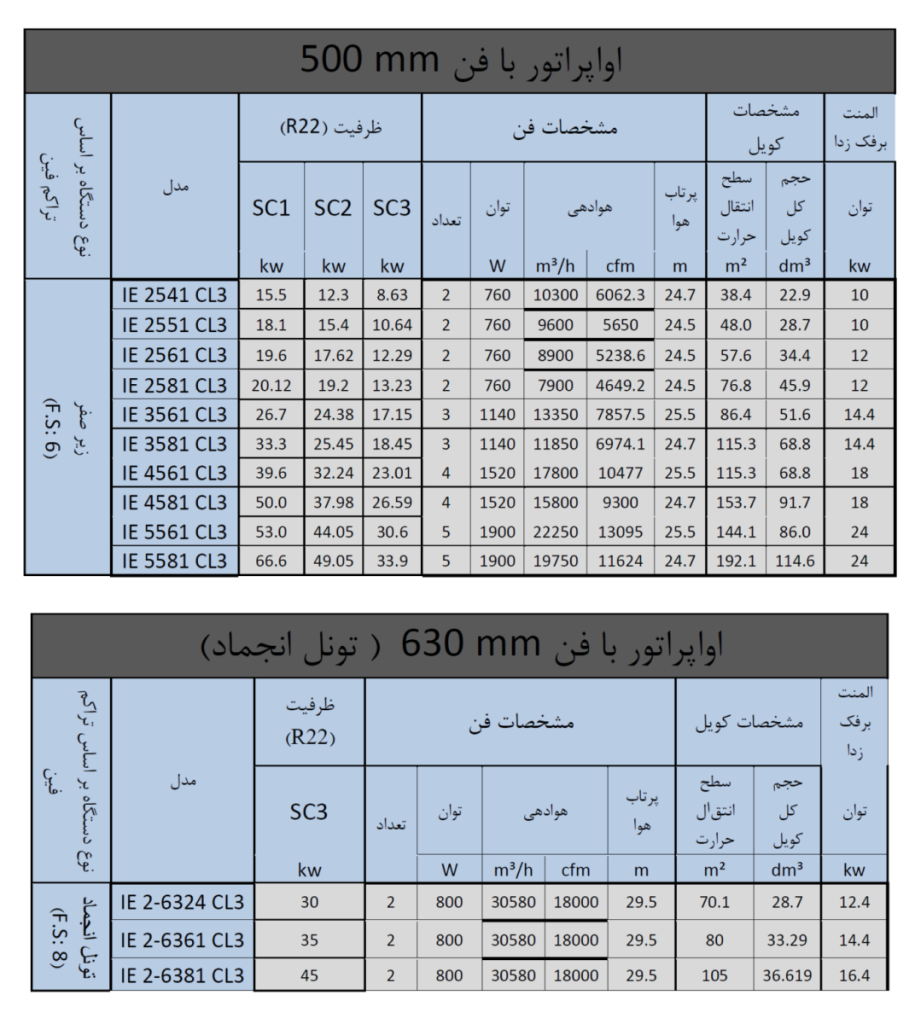

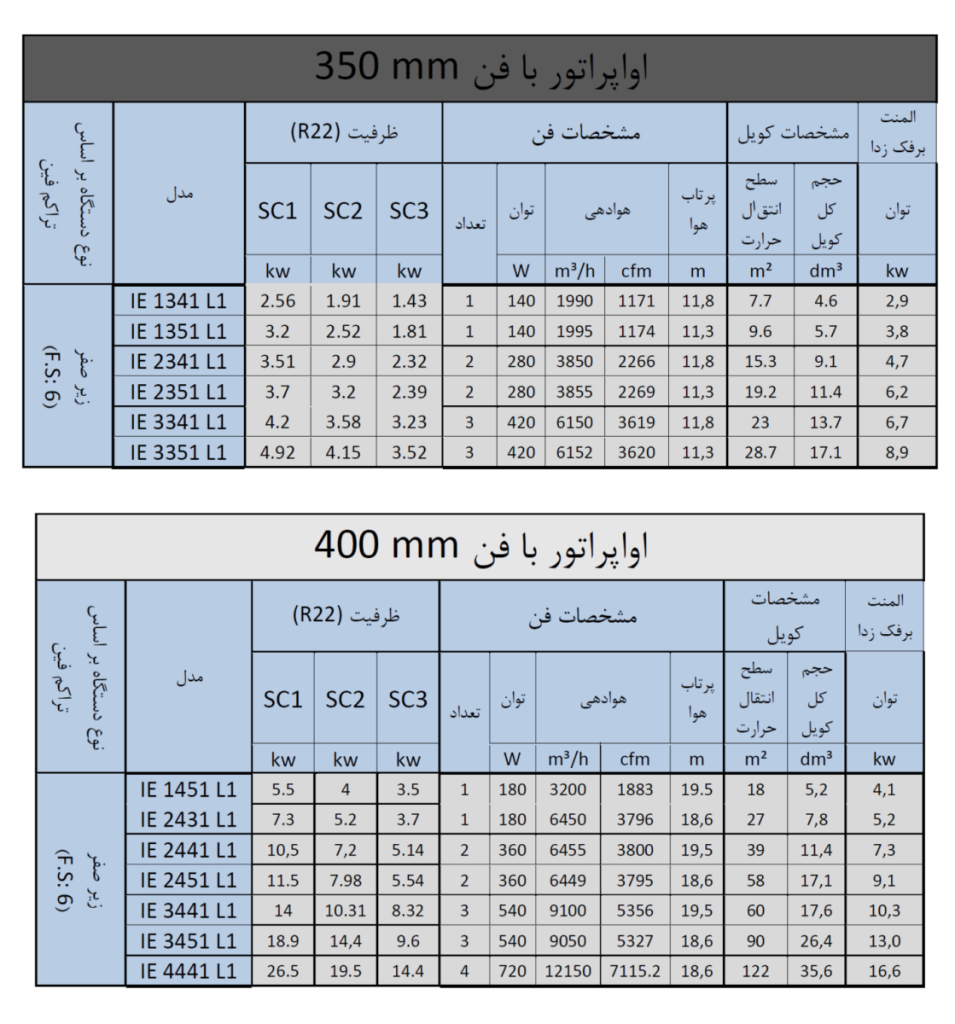

مشخصات فنی اواپراتور آیس بییر

محاسبات اواپراتور آیس بییر اساس استاندارهای EN328  انجام می‌شود که در ادامه به آن می‌پردازیم.

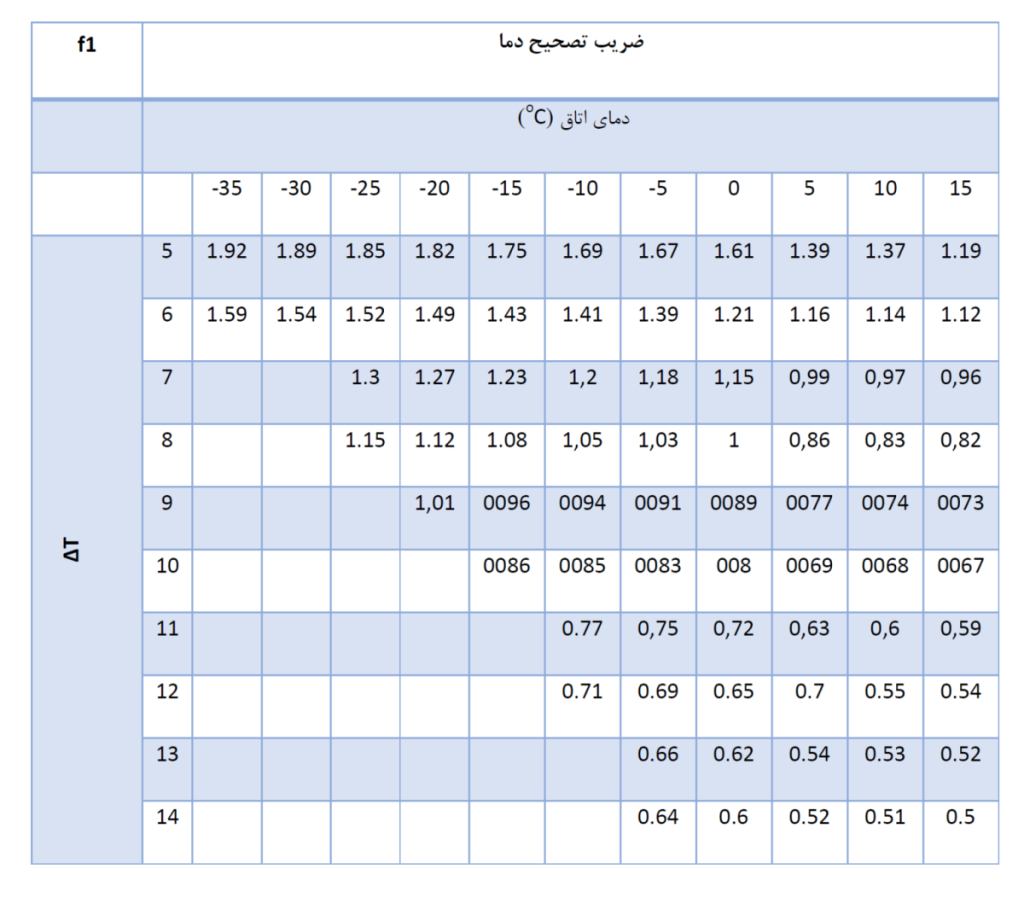

جدول ضریب تصحیح دما اواپراتور آیس بییر

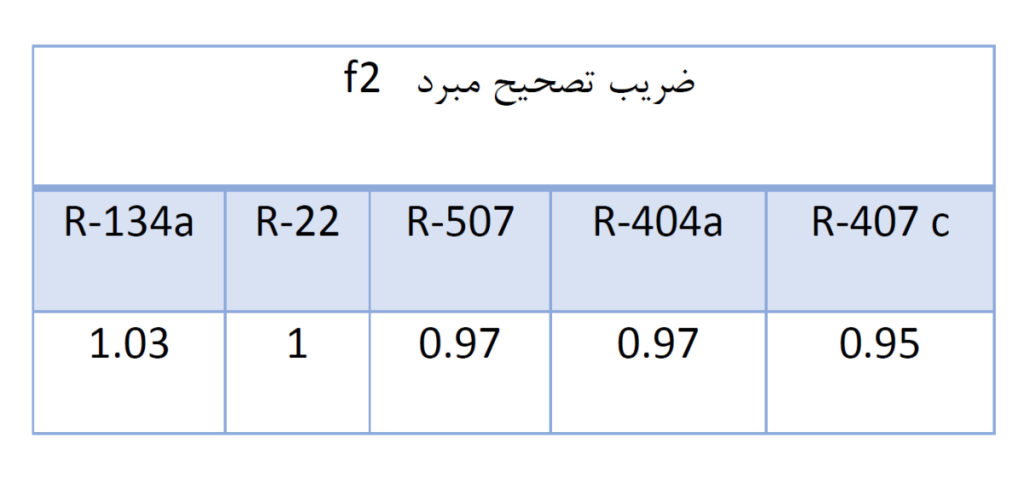

جدول ضریب تصحیح مبرد

نکاتی که در هنگام استارت‌زدن اواپراتور آیس بییر باید به آنها توجه کنید

قبل از استارت‌زدن اواپراتور آیس بییر باید تمامی اتصالات مربوط به آن را به‌درستی و باتوجه‌به استانداردها متصل کنید همچنین باید ولتاژ ورودی به داخل اواپراتور با پلاک ولتاژ اواپراتور هماهنگ باشد.

همچنین باید تمامی پیچ و مهره‌ها و نگهدارنده فن و موتور اواپراتور محکم باشد و با مشکل مواجه نباشد. همچنین تمام لوله‌های خط گاز و مایع باز بوده و به‌درستی اتصال داده شوند.

در هنگام استارت اواپراتور باید چرخش درست فن‌ها را چک کنید همچنین در هنگام استارت اول ممکن است برفک باعث گرفتگی فین‌ها شود به همین دلیل باید برفک‌زدایی را به‌صورت دستی انجام دهید. در اواپراتور باید سیستم برد را کاملاً چک کنید. همچنین باید حواستان به فشار دستگاه باشد؛ زیرا ممکن است به کندانسور آسیب بزند. سینه و خط تخلیه اواپراتور و شیر انبساط باید به‌درستی چک شود تا در هنگام کارکرد دستگاه مشکلی وجود نداشته باشد.

جمع‌بندی

در این مقاله به موضوع اواپراتور آیس بییر پرداختیم که در آن به بررسی مشخصات فنی و همچنین نکاتی که در اتصال دستگاه وجود داردپرداختیم. متوجه شدیم که شرکت آیس بییر در تولید سیستم‌های مبرد نظیر اواپراتور از بهترین نرم‌افزارها استفاهد و باتوجه ‌به استانداردها در تولید این اواپراتور بسیار موفق عمل می‌کند.

برای کسانی که می‌خواهند یک اواپراتور خوب انتخاب نمایند بی‌شک اواپراتور آیس بییر بهترین گزینه می باشد. برای ارتباط با شرکت سرمایش هادی یا آیس بییر می‌توانید از طریق وب‌سایت شرکت یا از طریق تماس با پشتیبانی ارتباط برقرار کنید. ممنونیم که تا پایان این مطلب همراه ما بودید.
