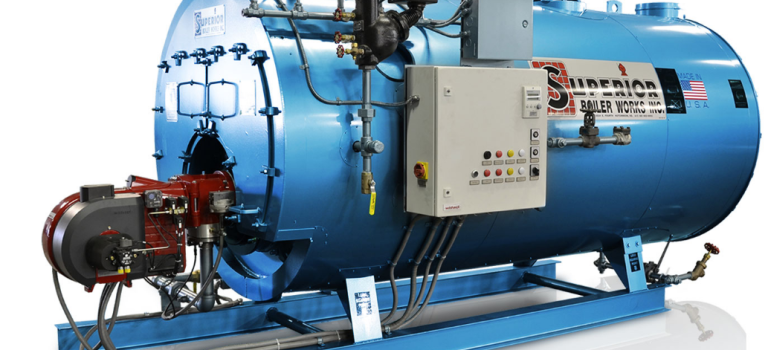

بویلر
دیگ فولادی یا بویلر از تجهیزات تهویه مطبوع به شمار می‌رود که در موتورخانهٔ مرکزی و کارکرد سیستم‌های گرمایشی بسیار مؤثر است. برای بررسی بویلرها و انواع آنها با سرمایش هادی(نماینده کمپرسورهای فراسکلد،ساندویچ پانلهای سقفی،کمپرسورهای بیتزر) همراه باشید.
بویلرها در واقع وظیفه تولید گرما و آبگرم را در بسیاری از مجتمع‌های مسکونی و تجاری را بر عهده دارند. در واقع بویلرها سیستمی کامل برای سیستم‌های سرمایشی و گرمایشی مرکزی هستند. از طریق پمپ سیرکولاتور آب گرم تولیدی از بویلرها به فن کویل یا هواسازها منتقل میشود و سپس از طریق آنها به محیط بیرون این گرما منتقل میابد. البته غیر از هواسازها و فن کویل ها در برخی از مجتمع‌های تجاری از داکت اسپیلت نیز به‌عنوان سیستمی برای انتقال گرمای تولید شده از بویلرها مورداستفاده قرار می‌گیرد.
بویلرها دارای یک مخزن تحت‌فشار هستند و معمولاً برای تولید بخار یا آب گرم استفاده می‌شوند. از بویلرها برای تولید برق، تولید گرمای محیط، حرکت لوکوموتیوها و ایجاد رطوبت استفاده می‌گردد.
بخش‌های داخلی بویلرها از آلیاژ آهن ساخته شده است اما به‌طورکلی بویلرها از نظر جنس به دودسته بویلرهای فولادی و چدنی تقسیم‌بندی می‌شوند. بویلرهای چدنی در مقایسه با بویلرهای فولادی بخار کم‌فشار تولید می‌کند اما معمولاً در اکثر بویلرها از فولاد استفاده میشود.

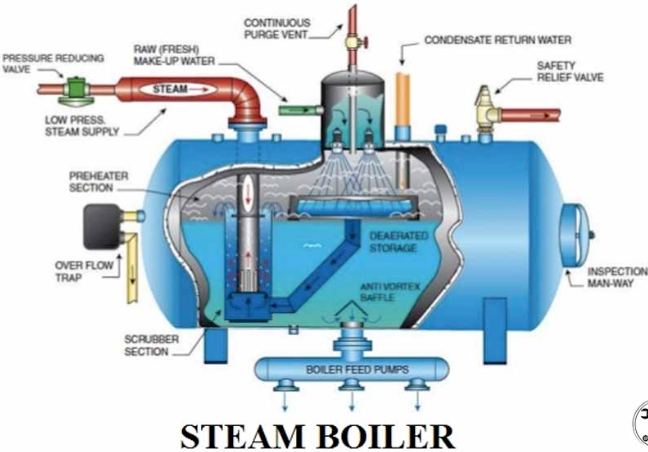

طرز کار سیستم بویلر
به‌صورت کلی بویلرها از طریق احتراق سوخت، گازهای تولید شده از آن را درون محفظه خود گرم کرده و به بخار تبدیل می‌کنند و سپس بخار تأمین شده از طریق لوله‌های مربوطه به‌تمامی واحدهای مسکونی یا مجتمع‌های تجاری می‌رسد. این فرایند در تمامی بویلرها اتفاق می‌افتد.
اجزای سیستم بویلر
| بدنه بویلر | پایه | مشعل |
| محفظه احتراق | لوله‌های آبی | لوله‌های آتشی |
| خطوط تغذیه | پمپ سیرکولاتور | عایق |
| دستگاه گرمکن | دی اریتور | سوپر هیتر |
بدنه اکثر بویلرها فولادی هستند و بر اساس ابعاد دیگر صفحات فولادی بر اساس فرایند هایی مانند نورد جهت ساخت استفاده میشود.
پایه
پایه یکی از بخش‌های خارجی بویلر است که وظیفه تحمل وزن مجموعه دیگ را بر عهده دارد و کمترین تنش را به دیگ وارد می‌کند.
مشعل
مشعل وظیفه تولید حرارت را در بویلر در اختیار دارد.
محفظه احتراق
محفظه احتراق به مشعل متصل میشود و تبادل حرارتی را با آن انجام می‌دهد و احتراق در این محفظه صورت می‌گیرد.
لوله‌های آبی
در بویلرهای با لوله‌های آبی یا واتر تیوب لوله‌های آبی همان لوله‌های شامل آب هستند که از درون محفظه بویلر عبور می‌کنند و از طریق حرارتی که از مشعل تولید شده است در ارتباط هستند.
لوله‌های آتشی
در بویلرهای فایرتیوب یا دارای لوله‌های آتشی، لوله‌ها دارای حرارت هستند که به‌وسیله سیال احاطه می‌شوند و گرما را منتقل می‌کنند.
خطوط تغذیه
این خطوط وظیفه دارند که بخار یا آبگرم و آب داغ را به نقاطی که برای آنها تعیین شده است برسانند.
پمپ سیرکولاتور
این نوع از پمپ در دیگ بخار با خروجی آب گرم به‌منظور انتقال آب گرم شده استفاده می‌شوند.
عایق
معمولاً به‌منظور افزایش بازدهی، لایه‌ای از آلومینیوم و عایق روی سطح خارجی بدنه قرار می‌دهند.
دستگاه گرمکن تغذیه آب
این دستگاه که در کاهش هزینه‌ها و افزایش کارایی سیستم کاربرد دارد باعث میشود که آب را قبل از ورود به محفظه بویلر گرم کرده و در نتیجه اختلاف حرارت بین بویلر و آب گرم را به حداقل می‌رساند و باعث تنش حرارتی کمتری میان این دو میشود.
دی اریتور
این دستگاه از فرسایش اجزای بویلر با استفاده از کاهش اکسیژن و دی‌اکسیدکربن آب باعث افزایش طول عمر اجزای بویلر میشود.
سوپر هیتر
از سوپر هیتر جهت افزایش بازدهی یا ایده ال‌سازی شرایط بخار یا آب خروجی استفاده می‌شوند.
انواع بویلرها
بویلرها از نظر ساختار به دودسته کلی واتر تیوب و فایرتیوب تقسیم‌بندی می‌شوند.
-
واتر تیوب
در نوع بویلر آب درون لوله ها در جریان هستند و با برخورد حرارت از بیرون به لوله ها باعث گرم شدن آب درون لوله ها میشود.
-
فایرتیوب
این بویلر که شامل لوله‌های فولادی بلند است، گازهای داغ تولید شده در کوره از درون این لوله‌ها عبور می‌کند و آبی که باید گرم و یا بخار شود در اطراف آن جریان می‌یابد و سیر کوله میشود.
تفاوت فایرتیوب و واتر تیوب
- بویلرهای واتر تیوب نسبت به فایرتیوب قابلیت تولید بخار بیشتری دارد و معمولاً برای تولید فوق اشباع از آن استفاده میشود.
- هزینه و نگهداری از بویلرهای فایرتیوب نسبت به واتر تیوب آسان‌تر است. همچنین دسترسی به تیوب‌های حرارتی نیز در آن راحت‌تر است.
- بویلرهای فایرتیوب به دلیل اینکه حجم زیادی از آب در معرض حرارت قرار می‌گیرد برای مواردی مناسب است که نیاز به فشار و بخار ثابت دارند.
- بازدهی حرارتی بویلر واتر تیوب بیشتر از بویلرهای فایرتیوب می‌باشد.
کاربرد بویلرها
امروزه بویلرها کاربردهای مختلفی دارند که از جمله می‌توان به تأمین گرمایش موردنیاز صنایع از جمله موادغذایی، گلخانه‌ها، مرغداری‌ها و سالن‌های پرورش قارچ اشاره کرد. همچنین از بویلرها جهت ضدعفونی و تمیزکردن بسیاری از بیمارستان‌ها، هتل‌ها، رستوران‌ها، فروشگاه‌ها و نیز صنایع کاغذسازی استفاده میشود. به‌علاوه در پالایشگاه‌ها ازآن‌جهت تولید برق نیز مورداستفاده قرار می‌گیرد.
مجموعه نکاتی که باید در انتخاب بویلر توجه کرد:
- بویلر موردنظر را باید باتوجه‌به ظرفیت و فشار محیط خود انتخاب کنیم.
- بویلرهای فایرتیوب و واتر تیوب به دلیل فشار کاری بالا باید تحت استانداردها و مراقبت‌های خاصی قرار گیرد.
- معمولاً از بویلرهای فولادی در مجتمع‌های تجاری و مسکونی استفاده میشود اما در ساختمان‌های با ارتفاع کم از بویلرهای چدنی اغلب استفاده میشود.
جمع‌بندی
در این مقاله به بررسی انواع مختلفی از بویلرها و کاربردهای آنها پرداختیم که یکی از سیستم‌های مهم سیستم تهویه هستند. همچنین به برخی از نکات بویلرها و مزایای آنها را نیز مورد معرفی و بررسی قرار دادیم ممنون که در این مقاله با شرکت سرمایشی و تهویه سرمایش هادی همراه بودید.
در این مقاله به بررسی انواع مختلفی از بویلرها و کاربردهای آنها پرداختیم که یکی از سیستم‌های مهم سیستم تهویه هستند. همچنین به برخی از نکات بویلرها و مزایای آنها را نیز مورد معرفی و بررسی قرار دادیم ممنون که در این مقاله با شرکت سرمایشی و تهویه سرمایش هادی همراه بودید.
