اواپراتور چیست و چگونه عمل می‌کند؟
سیستم تبرید از ۴ دستگاه اصلی تشکیل می‌شود کمپرسور، کندانسور، اواپراتور و شیر انبساط. اواپراتور نقش جذب‌کننده گرما را دارد و نوعی مبدل حرارتی محسوب می‌شود که در این مقاله قصد داریم با انواع آنها و همچنین روش کارشان بیشتر آشنا شویم.

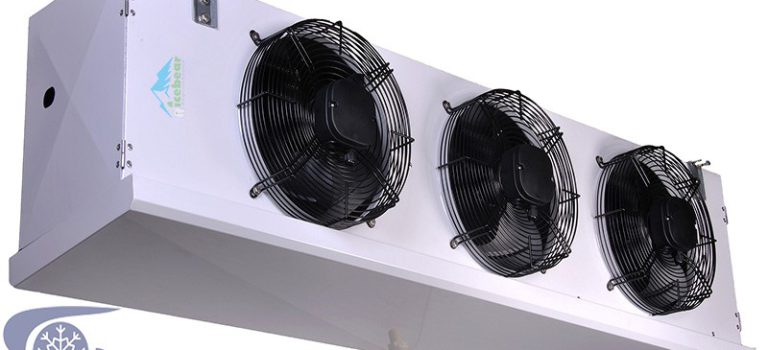

اواپراتور
اواپراتور به معنای تبخیرکننده می‌باشد و نوعی مبدل حرارتی محسوب می‌شود. مبدل حرارتی وسیله‌ای که انتقال حرارت بین دو سیال را انجام می‌دهد بدون آنکه آنها با هم ترکیب شوند و یا تماس فیزیکی داشته باشند.
کندانسور و اواپراتور هر دو نوعی مبدل حرارتی هستند اما تبادل حرارت در آنها متفاوت می‌باشد.
تبادل حرارت بین مبرد و هوا و یا بین مبرد و یک مایع دیگر مثل آب را اواپراتورها می‌توانند برقرار کنند.
با سرمایش هادی همراه شوید تا در ادامه با انواع طراحی مبدل‌های حرارتی آشنا شویم.

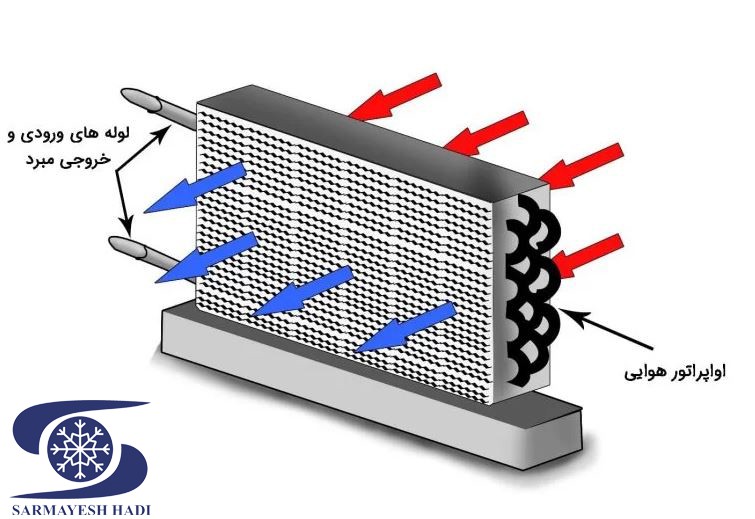

اواپراتور هوایی
از اواپراتور هوایی برای سردکردن هوا استفاده می‌شود. ساختار آن تشکیل شده از لوله‌های مارپیچ که معمولاً از جنس مس هستند و صفحاتی بسیار نازک از جنس آلومینیوم که به آنها فین می‌گویند.
افزایش انتقال حرارت از وظایف فین می‌باشد و در نهایت یک فن که هوا را در لابه‌لای فین جابه‌جا می‌کند. با حرکت فن هوای گرم که در میان آنها لوله‌های مسی وجود دارد جریان می‌یابد. داخل لوله‌ها نیز مبرد وجود دارد.(جهت خرید اواپراتور و کندانسورهای آیس بییر و دیگر برندها با ما تماس بگیرید)
حرارت هوا به مبرد منتقل شده و باعث تبخیر می‌شود، از سوی دیگر هوای سرد شده به داخل اتاق وارد می‌شود. لوله‌های مسی به‌این‌علت مارپیچی هستند که انتقال حرارت فرایندی کند و زمان بر است و باید طول لوله میله‌ها بلند باشد تا تمام مبرد تبخیر شود و برای اینکه حجم فضای اشغال شده کمتر باشد لوله‌هایی با طول زیاد را به شکل مارپیچ می‌سازند. از این مدل در پکیج هوا سازو سردخانه‌ها استفاده می‌شود.

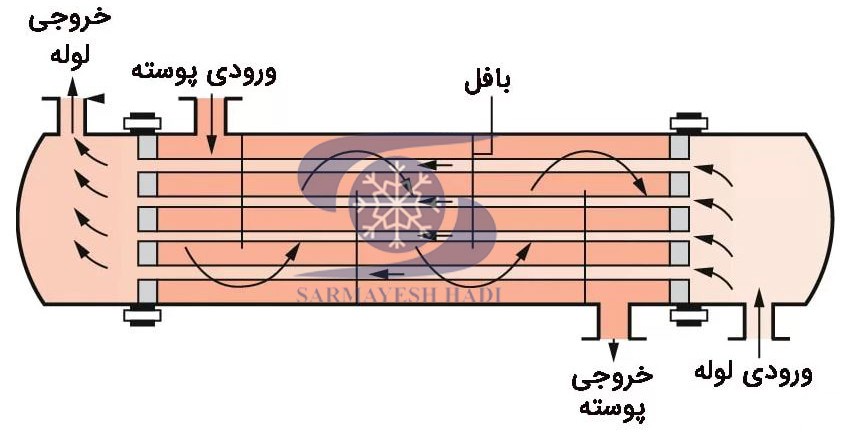

اواپراتور پوسته لوله ای
از این دسته از اواپراتورها برای سردسازی مایعات استفاده میکنند، به این صورت که دو لوله دو جریان را در مجاورت هم قرار می‌دهند و بدون ترکیب، تبادل حرارت صورت می گیرد.
این نوع از مبدل‌های حرارتی شامل یک پوسته است که مانند یک مخزن عمل می‌کند و داخل آن لوله‌های مارپیچی قرار گرفته است. یک سیال همانند آب از یک سمت پوسته وارد شده و با عبور از لوله‌های مجاور از سمت دیگر آن خارج می‌شود. سیال دیگر مثلاً مبرد از یک سمت وارد لوله‌ها شده و سمت دیگر آن خارج می‌شود، به‌این‌ترتیب دو جریان با در مجاورت هم قرارگرفتن و بدون اختلاط تبادل گرما میکنند.
معمولاً برای کنترل جریان داخل پوسته از دیواره‌های استفاده می‌شود که به آن سپرک یا بافل می‌گویند.
از این نوع اواپراتورها برای خنک کاری مایعات در سیستم‌هایی مثل تهویه مطبوع و یا سیستم‌های خنک‌سازی نیروگاه‌ها استفاده می شود.

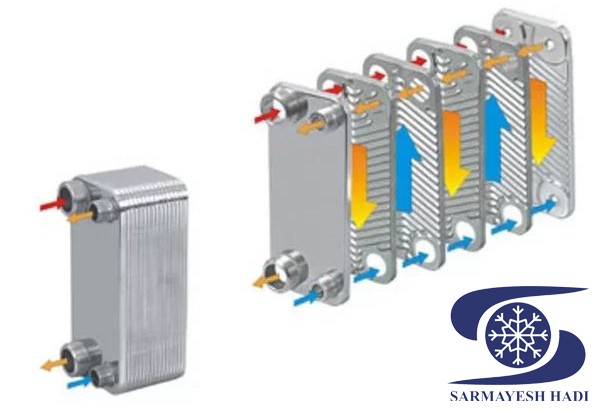

اواپراتور صفحه‌ای
از دیگر مبدل‌های حرارتی، نوع صفحه ای می‌باشد. این نوع مبدل از چندین صفحه نازک برای تبادل حرارت استفاده می‌کند.
در این مبدل‌ها جریانات دو سیال با ورود به اواپراتور حرارت خود را از طریق صفحات به یکدیگر منتقل میکنند و از سمت دیگر خارج می‌شوند. اواپراتورهای صفحه‌ای راندمان بالاتری نسبت به اواپراتورهای پوسته و لوله دارند اما افت فشار بیشتری را ایجاد می‌کند. مبدل‌های صفحه‌ای در دو نوع اتصال جوشی و رزوه‌ای می‌باشند که معمولاً محل اتصال مبرد گاز از نوع جوشی و محل اتصال آب از نوع رزوه‌ای است.
اواپراتور Bare Tube
از ساده‌ترین نوع اواپراتورها می‌توان Bare Tube را نام برد. در این نوع مبدل فقط یک لوله مسی به شکل مارپیچ با عبور مبرد از داخل خود گرمای فضای اطراف را جذب می‌کند. قیمت کم و طراحی ساده این مبدل‌های حرارتی باعث شده که محبوبیت زیادی داشته باشند. از این نوع مبدل در یخ‌ساز صنعتی، خنک کاری مایعات جهت ذخیره انرژی و یا سردخانه‌های بدون فن استفاده می‌شود.

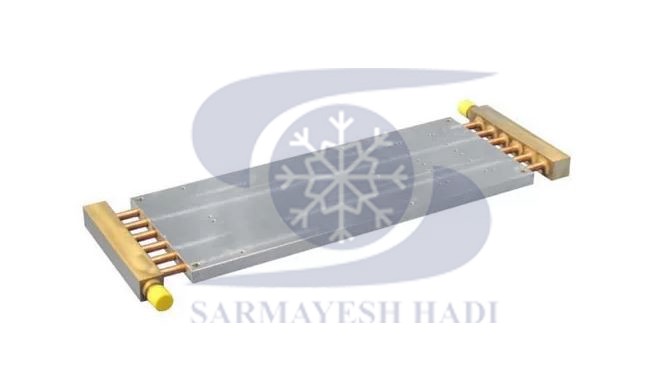

اواپراتور صفحه‌ای تخت
این مدل هم مشابه مدل Bare Tube می باشد و تنها تفاوتی که دارند این است که در این نوع مبدل لوله ها از میان یک صفحه عبور میکنند. وجود این صفحه باعث افزایش نرخ انتقال حرارت می‌شود. کاربرد این مدل از مبدل های حرارتی در یخچال‌های خانگی و فروشگاهی می‌باشد.
نتیجه‌گیری
در این مقاله سعی شد به توضیح و معرفی مختصر دستگاه اواپراتور اشاره شود. همچنین روش کار و انواع آن نیز معرفی شد. اواپراتور یا تبخیرکننده وسیله مهمی در جذب حرارت و سرماسازی است. اواپراتورها مرحله نهایی سرمایش در یک سیکل تبرید می‌باشند. اواپراتور را به‌گونه‌ای باید انتخاب نمود که دمای گاز خروجی از آن بیشتر از دمای تبخیر مبرد باشد، زیرا وجود مایع در خط مکش برای کمپرسور مضر است.
